SMS0810B段式液晶模塊(LCM)

品牌：	未填寫
評價：	已有 0 條評價
人氣：	已有 1171 人關注
更新：	2025-05-20

公司基本資料信息

長沙太陽人電子有限公司
[VIP第1年] 指數:2
通過認證 [誠信檔案]
聯系人劉國華(先生) 總經理
會員 [當前離線] [加為商友] [發送信件]
郵件
電話
手機
地區湖南-長沙市
地址長沙市桐梓坡西路229號麓谷國際工業園A1棟

產品詳細
評價詳情(0)
成交記錄(0)

品牌：未填寫

熱表液晶顯示模塊(LCM)，采用段式液晶顯示器(LCD),專用液晶顯示驅動器.該系列的模塊具有寬工作電壓和微功耗等特性,通過簡單的指令開關顯示,掉電實現控制模塊的最小功耗到2微安,接口簡單,采用三線式串行接口,直接與MCU單片機接口通訊,本系列的模塊適用按居住面積和供暖時間收取暖氣費的遠程熱表系統中顯示模塊.

產品型號

模塊尺寸

視域尺寸

參考用途

顯示容量

液晶顯示控制器

更新時間

SMS0810B

73.031.5

54.014.5

智能熱表

8位

-

SMS0817

71.040.0

65.020.0

智能熱表

8位

-

SMS0868

71.040.0

65.020.0

智能熱表

8位

-

SMS1407

82.050.0

67.038.0

智能煤氣表、智能水表、智能電表、智能熱表

14位

-

SMS0810B段式液晶模塊(LCM)的概述

SMS0810B段式液晶模塊(LCM)，采用段式液晶顯示器(LCD)，可顯示8位數字及15段提示符及1個小數點，寬電壓工作范圍，微功耗，與MCU單片機采用三線式串口連接，廣泛應用于智能熱表。

SMS0810B段式液晶模塊(LCM)的主要技術參數
工作電壓	3.0-6.5V
工作電流	15uA(5.0V)
接口方式	三線式串行接口（B型）

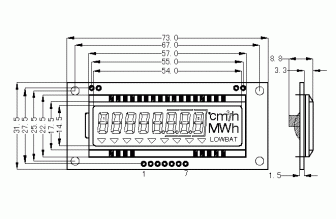

SMS0810B段式液晶模塊(LCM)的示意圖

SMS0810B段式液晶模塊(LCM)的資料下載
接口程序	SMS0810B演示程序[MCS51系列,C51語言] [文本文檔] [修改日期:2010-03-04] [大小:33,998字節]
	SMS0810B演示程序[MCS51系列,ASM51語言] [文本文檔] [修改日期:2010-03-04] [大小:45,858字節]
使用說明書	SMS0810B.PDF [PDF文檔] [修改日期:2010-03-02] [大小:87,024字節]
